不銹鋼螺旋輸送機

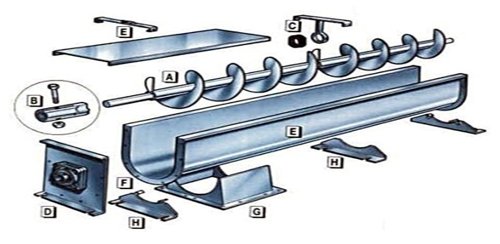

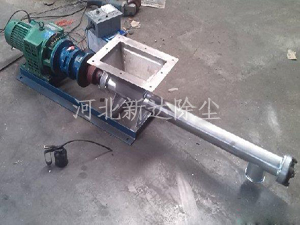

一、不繡鋼螺旋輸送機示意圖

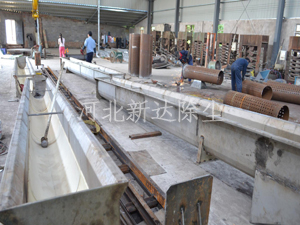

不繡鋼型螺旋輸送機（以下簡稱螺旋機）采用ISO01050—75標準，設計制造符ZBJ81005.1～2—88《不繡鋼型螺旋輸送機》.標準。不繡鋼型螺旋機螺旋直徑由100毫米至1250毫米，共十二種規格，分為單驅動和雙驅動兩種形式，單驅動螺旋機.長度可達40米（特大型30米）雙驅動螺旋機采用中間斷開軸結構，.長度可達80米（特大型60米）。螺旋機長度每0.5米一檔，可根據需要選定，螺旋機中間吊軸采用特殊結構形式，阻力小、密封性強、耐磨性好、使用壽命長。進出料口位置布置靈活，并增設電動型出料口便于自動控制。不繡鋼型螺旋機具有結構新穎、技術指標.、適應性強、操作維修方便等特點。
螺旋機廣泛用于建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業，適宜輸送粉狀、顆粒狀、小塊狀物料，如水泥、煤粉、糧食、化肥、灰渣、砂子、焦炭等：不宜輸送易變質、粘性大、易結塊的物料，不繡鋼型螺旋機工作環境溫度通常為—20～40℃，輸送物料的一般—20～80℃，不繡鋼型螺旋機適宜水平和小傾角布置，傾角以不超過15°為宜，如有特殊要求可與制造廠協商，進行特殊設計制造。
三、不繡鋼型螺旋輸送機分類
按螺旋輸送機驅動方式分：C1制法螺旋輸送機長度小于35m時，單端驅動。C2制法螺旋輸送機長度大于35m時，雙端驅動。
按螺旋葉片形式分： S制法實體螺旋葉片 D制法帶式螺旋葉片 J制法漿葉式螺旋葉片
按螺旋輸送機中間吊軸承種類分： M1為滾動吊軸承。采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油、不加油或油對物料有污染的地方，密封效果好，吊軸承壽命長，輸送物料溫度t≤80℃。
M2為滑動吊軸承。設有防塵密封裝置，常用有鑄銅瓦，MC耐磨尼龍瓦，還有用于常用在輸送物料溫度比較高（t＞80℃）或輸送液狀物料的銅基石墨少油潤滑瓦。規格型號 不繡鋼100 不繡鋼160 不繡鋼200 不繡鋼250 不繡鋼315 不繡鋼400 不繡鋼500 不繡鋼630 不繡鋼800 不繡鋼1000 不繡鋼1250 螺旋直徑 100 160 200 250 315 400 500 630 800 1000 1250 螺距 100 160 200 250 315 355 400 450 500 560 630 技術參數 n 140 112 100 90 80 71 63 50 40 32?€ 25 Q 2.2 8 14 24 34 64 100 145 208 300 388 n 112 90 80 71 63 56 50 40 32 25 20 Q 1.7 7 12 20 26 52 80 116 165 230 320 n 90 71 63 56 50 45 40 32 25 20 16 Q 1.4 6 10 16 21 41 64 94 130 180 260 n 71 50 50 45 40 36 32 25 20 16 13 Q 1.1 4 7 13 16 34 52 80 110 150 200 注：n-轉速，r/min（偏差允許在10%范圍內）；Q-輸送量，m3/h表中Q值的填充系數為0.33。
四、不繡鋼系列螺旋輸送機主要特點及工作原理
1、承載能力大、安全可靠。
2、適應性強、安裝維修方便、壽命長。
3、整機體積小、轉速高、確?？焖倬鶆蜉斔?。
五、不繡鋼輸送機技術參數
名稱 | 型號 | 規格 | 螺旋直徑 | 螺距 | 轉速r/min | 標準體積 輸送量 | 轉速r/min | 標準體積 輸送量 | 轉速r/min | 標準體積 輸送量 | 轉速r/min | 標準體積 輸送量 | ||||||||
Ⅳ（m3/）h | Ⅳ（m3/）h | Ⅳ（m3/）h | Ⅳ（m3/）h | |||||||||||||||||
D | S | n | Φ= 0.45 | Φ= 0.33 | Φ= 0.15 | n | Φ= 0.45 | Φ= 0.33 | Φ= 0.15 | n | Φ= 0.45 | Φ= 0.33 | Φ= 0.15 | n | Φ= 0.45 | Φ= 0.33 | Φ= 0.15 | |||
螺
旋
輸
送
機 | 小型 | 不繡鋼100 | 100 | 100 | 140 | 3.0 | 2.2 | 1.0 | 112 | 2.4 | 1.7 | 0.8 | 90 | 1.9 | 1.4 | 0.6 | 71 | 1.5 | 1.1 | 0.5 |
不繡鋼125 | 125 | 125 | 125 | 5.2 | 3.8 | 1.7 | 100 | 4.1 | 3.0 | 1.4 | 80 | 3.3 | 2.4 | 1.1 | 83 | 2.8 | 1.9 | 0.9 | ||
不繡鋼180 | 180 | 180 | 112 | 9.7 | 7.1 | 3.2 | 90 | 7.8 | 5.7 | 2.8 | 71 | 6.2 | 4.5 | 2.1 | 58 | 4.9 | 3.8 | 1.8 | ||
不繡鋼200 | 200 | 200 | 100 | 18.9 | 12.4 | 5.8 | 80 | 13.5 | 9.9 | 4.5 | 83 | 10.7 | 7.8 | 3.8 | 50 | 8.5 | 8.2 | 2.8 | ||
中型 | 不繡鋼250 | 250 | 250 | 90 | 29.7 | 21.8 | 9.9 | 71 | 23.5 | 17.2 | 7.8 | 58 | 18.5 | 13.6 | 6.2 | 45 | 14.6 | 10.9 | 5.0 | |
不繡鋼315 | 315 | 315 | 80 | 52.9 | 38.8 | 17.8 | 83 | 41.6 | 30.5 | 13.9 | 50 | 33.1 | 24.2 | 11.0 | 40 | 20.4 | 19.4 | 8.8 | ||
不繡鋼400 | 400 | 400 | 71 | 85.3 | 82.5 | 28.4 | 58 | 87.3 | 49.3 | 22.4 | 45 | 54.1 | 39.6 | 18 | 36 | 43.2 | 31.7 | 14.4 | ||
大型 | 不繡鋼500 | 500 | 500 | 83 | 133.2 | 97.7 | 44.4 | 50 | 105.8 | 77.8 | 35.3 | 40 | 84.8 | 82.0 | 28.2 | 32 | 87.7 | 49.6 | 22.3 | |
不繡鋼830 | 830 | 830 | 50 | 188.9 | 138.5 | 83.0 | 40 | 151.1 | 110.8 | 50.4 | 32 | 120.9 | 88.8 | 40.3 | 25 | 94.4 | 89.3 | 31.5 | ||
不繡鋼800 | 800 | 800 | 40 | 270.7 | 198.5 | 90.2 | 32 | 216.6 | 158.8 | 72.2 | 25 | 169.2 | 124.1 | 56.4 | 20 | 135.4 | 99.3 | 45.5 | ||
特大型 | 不繡鋼1000 | 1000 | 1000 | 32 | 379.0 | 277.9 | 126.3 | 25 | 296.1 | 217.1 | 98.7 | 20 | 236.9 | 173.7 | 79.9 | 16 | 189.5 | 139.0 | 83.5 | |
不繡鋼1250 | 1250 | 1250 | 25 | 520.5 | 381.7 | 173.5 | 20 | 410.4 | 300.4 | 138.8 | 10 | 333.1 | 244.3 | 111.0 | 13 | 270.7 | 193.5 | 90.5 | ||
六、不繡鋼系列螺旋輸送機主要技術參數
不繡鋼型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
